環境保全型柵渠工 BioLine（ビオライン）
必要な水を安全かつ効率的に流下させるなど、水路としての機能を確保することに加え、
生物の生活環境の確保や環境との調和に配慮した、
積みブロックにはない柵渠型の長所を取り入れた自然と共生する「新しい柵渠工」です。
BioLineの特徴
- 1.従来の柵渠工と同様のシンプルな構造
- 親柱にPC板を設置する構造は従来の柵渠工と全く同じであるが、PC板を階段上設置することで植生を可能にし、小動物・昆虫・鳥・魚等が共生できる場所を造成、または復元が可能となる構造になっています。
- 2.生物生息空間の保全と創出
- 柵渠工本体の構造的多孔性と中詰材が植物の繁殖を促し、一体的な自然の水循環が河岸の裏面に形成され、多様な植物と水辺植物の生息空間が保全・創出されます。
- 3.エコの創出
- 中詰に現地発生土を使用することにより資源の有効利用ができるとともに、現地発生土の在来種の保全を図ることができます。
BioLine 参考歩掛
- 1.適用範囲
- この資料は従来の柵渠工に植生加工（植生土のう、植生シート、魚巣パネル等）を行った場合の植生柵渠工に暫定的な参考資料として適用する。
- 2.施工概要
- 施工フローは下記を基準とする。
植生土のう
または植生マット使用の場合- 親柱・フレ止め設置
- PC板・魚巣パネル設置
- 植生部材設置
（植生土のう・植生シート）繰り返し
- 背面埋戻し
従来型の場合
- 親柱・フレ止め設置
天端まで繰り返し
- 法面・底面PC板設置
- 背面埋戻し
- 3.機種の選定
- 各作業に使用する機種は、次表を標準とする。
表1：機種の選定
| 作業名 | 機械名 | 規格 | 摘要 |
|---|---|---|---|
| 親柱設置 | トラッククレーン | 油圧式4.8～4.9t吊 | |
| PC板設置 | トラッククレーン | 油圧式4.8～4.9t吊 | |
| 埋戻し （中込土工） | バックホウ | 0.6m³級以下 |
- ※現場状況により上表により難い場合は、別途機種・規格を選定するものとする。
- 4.編成人員
- 各作業における編成人員は、次表を標準とする。
表2：柵渠工基本部編成人員
| 作業名 | 世話役 | 特殊作業員 | 普通作業員 | 摘要 |
|---|---|---|---|---|
| 親柱設置 | - | - | 10.3 | 100基当り |
| トラッククレーン 4.8～4.9t吊 | 2.10/日 | |||
| PC板設置 （法板･底板） | - | - | 2.60 | 100m²当り |
| トラッククレーン 4.8～4.9t吊 | 0.50/日 | |||
- ※1.設置作業条件は普通とする。 2.20m以内の小運搬を含む 3.普通作業員には、吊込補助を含む
4.トラッククレーンは賃料とする。 5.敷板布設を行う場合は、1.7/100基を加算する。 6.PC板設置には魚巣パネル設置を含む。
表3：植生部材設置編成人員
| 作業名 | 普通作業員 | 摘要 |
|---|---|---|
| 植生部材設置 （植生土のう） | 1.00 | 100袋当り |
| 緒雑費率 | 2.00% |
- ※1.30m程度の小運搬を含む。
2.緒雑費は、角材、結束線等の費用であり、労務費の合計額に上表の緒雑費率を乗じた金額を上限として計上する。
表4：背面埋戻し（中込土工）編成人員
| 作業名 | 運転手（特殊） | 普通作業員 | 摘要 |
|---|---|---|---|
| 埋戻し （中込土工） | 1.00 | 4.00 | 100m³当り |
直接工事費 概算金額比較表
| 柵渠内断面 | 項目 | 植生の種類 | ||
|---|---|---|---|---|
| 植生土のう | 現地発生土 | 従来型 | ||
| 0.7×0.7 | 概算 | 313,027 | 247,267 | 182,607 |
| 比率 | 1.71 | 1.35 | 1.00 | |
| 1.0×1.0 | 概算 | 323,825 | 258,065 | 248,422 |
| 比率 | 1.30 | 1.04 | 1.00 | |
| 1.2×1.2 | 概算 | 412,828 | 325,138 | 291,616 |
| 比率 | 1.42 | 1.11 | 1.00 | |
エコ改良 イメージ写真- ※PC板は全て標準規格板。
従来型は3面装工
側柱勾配は3分。
親柱は無塗装
設計条件は以下に示す。
・上載荷重 10kN/m²
・土の単位重量 18kN/m²
・土の内部摩擦角 25°
・土圧係数 0.305
修景パネル
環境・景観パネル 特殊軽量パネル V-FC
完全独立気包体で構成されたコンクリート材料で、寒冷地における凍結融解性能が極めて高い性能を秘めた、次世代コンクリートです。
強固な一般コンクリートにおいても凍結融解作用において10%以上の質量減を余儀なくされてしまいますが、
『V-FC』は、同条件でわずか1.8%。厳しい環境で生まれた『V-FC』は、
各方面・用途でご期待にお答えできるとともに、地球環境保全に貢献いたします。
製品の特徴
- 1.
- 完全独立気泡体で構成された耐アルカリガラス繊維補強コンクリートです。
- 2.
- 凍結融解性能に優れています。
- 3.
- 火に強く、断熱性があります。
- 4.
- 切断加工が容易で、現場対応の優れものです。
- 5.
- 「木」の様なねばり強さがあり、釘打ちも可能です。
- 6.
- デザイン対応が容易で、自由設計が可能です。
- 7.
- 軽量のため、既設構造の改修が容易に出来ます。
- 8.
- 構造物全体の軽量、輸送、施工トータル面で経費削減か可能です。
用途
- 1.
- 道路、トンネル擁壁補修・改修、修景パネル。
- 2.
- 河川、砂防等補修・改修、修景パネル。
- 3.
- 河川、砂防等補修・改修、修景パネル。
- 4.
- 公園等環境二次製品。境界杭。
- 5.
- EPS土木工法用壁面パネル。
- 6.
- 擬岩・擬石景観・修景パネル。
- 7.
- 残存型枠工法。
- 8.
- 工場・店舗・住宅等内・外装パネル。
改修・修景が簡単
造り替えるより、メンテナンスによる建設コスト縮減！CO2削減にもつながります。
-
地域の景観に配慮した、軽量パネルのご提案。
- ◇施工は簡単・軽い。
- ◇新規、既設構造物OK。
- ◇デザインは自由設計。
- ◇軽量パネルのため、柱・壁・基礎の軽量化が図れます。
- ◇無筋セメント板のため塩害地域も解決。
既設鋼矢板の景観改修
製品物性
-
全て表示されていない場合、スクロールで全体を確認することができます。
グレード 製品呼称 規格・設計値 Ⅰ V-FC-1.0 気乾比重 0.96 絶乾比重 0.83 曲げ強度 3.0 N/mm2 圧縮強度 8.0 N/mm2 -
- ◇用途に合わせた材料選定を行ってください。
- ◇一般的な圧縮強度を要求される用途には”グレードⅡ”、さらに高強度を要求される用途には”GRC”製品にて、ご検討願います。
詳しくはこちら（既設コンクリート改修）をご覧下さい。
● ビュー・ボード・施工要領 ＜参考例＞
-
1-ピースアングル溶接取付
L-100x100x7
-
2-下地材の溶接取付
リップ溝型鋼
100x50x20x2.3 -
3-ビュー・ボード取付
φSテクスビス取付
-
4-ビュー・ボード取付状況
-
5-管・加工収まり状況
現場切断加工
既設コンクリート改修
環境・景観パネル 特殊軽量パネル V-FC
既設コンクリート構造物の景観改修（補強）も可能。
直接取付及び下地調整金物を利用する方法で、取付・改修が簡単ですので現場状況に合わせた施工が可能です。

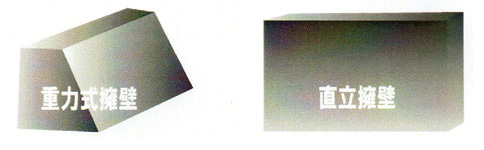

重力式擁壁等のコンクリート構造物
表層劣化の進んだ既設擁壁
V-FCをコンクリートビスで取り付け
改修・修景 完了
コンクリート・ブロック構造物（表面にデザインなど凹凸のあるケース）
表層劣化の進んだ
既設擁壁
ブロック擁壁に
取付用下地材-1を設置
取付用下地材-1に
取付用下地-2を設置
V-FCをテクスビスで
取り付け
改修・修景 完了
「デザイン無しパネル」と
「デザインパネル」の2種類をご用意。
規格寸法＝H480xW980（ベース厚み＝25mm）※特注デザインも製作可能です。お気軽にお問い合わせ下さい。
無筋パネル
-
全て表示されていない場合、スクロールで全体を確認することができます。
グレード 製品呼称 規格・設計値 Ⅱ V-FC-1.5 気乾比重 1.50 絶乾比重 1.41 曲げ強度 6.0 N/mm2 圧縮強度 24.0 N/mm2 -
全て表示されていない場合、スクロールで全体を確認することができます。
グレード 製品呼称 規格・設計値 Ⅰ V-FC-1.0 気乾比重 0.96 絶乾比重 0.83 曲げ強度 3.0 N/mm2 圧縮強度 8.0 N/mm2
その他PC製品
他にも多数の製品をご用意しております。

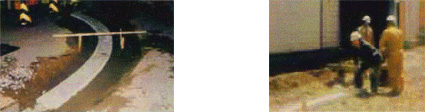

緑石・民地ベース
市街地や夜間施工等の工期短縮をお約束します。
| 厚さ （mm） |
幅 （mm） |
長さ （mm） |
参考重量 （kg） |
|
|---|---|---|---|---|
| 75 | 310 | 3,500 | 203 | |
| 75 | 240 | 3,500 | 157 | |
| 75 | 310 | 2,000 | 116 | R3.5 R5.0 |
- ※R用を現場切断加工することによりR3.0～8.0まで対応できます。
