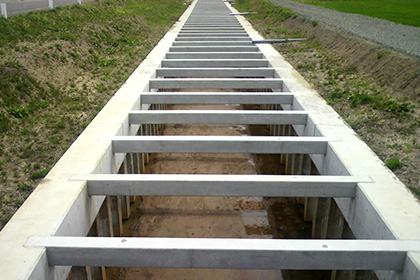

PC矢板（プレストレストコンクリート）

PC矢板（プレストレスト・コンクリート）はPC鋼材に引張力を与え、
コンクリートに圧縮力を導入することにより曲げ耐力の増大・ひび割れ幅の制御を可能にし、
コンクリートとPC鋼材の長所を最大限に活用したものです。
コンクリート製矢板は永久構造物として開発された製品であり、道路・鉄道・河川・港湾等に広く採用されています。

  • PC矢板（プレストレストコンクリート）

こんな時、PC矢板は効果を発揮します！

  • 1. 用地が足りない。
  • 2. 埋設物による堀削制限。
  • 3. 仮設土留め（山留め）が必要。
  • 4. 通行止めが出来ない。
  • 5. 大きく背面堀削が出来ない。
  • 6. 水際。
  • 7. 軟弱地盤。
  • 8. 永久構造物としたい。

モデルケースによる工法比較

  • PC矢板工法

    PC矢板工法

  • その他の工法

    その他の工法

用地に余裕がない場合や堀削が困難である場合、
現況交通・周辺環境への影響など施工条件が厳しい状況などにPC矢板は"力"を発揮いたします。

PC矢板規格表

  • 平形平形ひらがた
  • 溝形溝形みぞがた
  • 波形波形なみがた

● 平形（呼び幅：500mm,1000mm）

Hiragata-grade-1

全て表示されていない場合、スクロールで全体を確認することができます。
呼び名（幅） 高さH
mm		 限界ひび割れ幅耐力
kN・m		 長さ L（m）
0.5ｍ 1.0ｍ 0.5ｍ 1ｍ 2.0 2.5 3.0 3.5 4.0 4.5 5.0 5.5 6.0 6.5 7.0 7.5 8.0 9.0 10 11 12 13 14
SF50H SF50 50 2.7 5.4 ○ ○ ○ ○ ○
SF60H SF60 60 4.0 8.0 ○ ○ ○ ○ ○ ○
SF70H SF70 70 5.5 11 ○ ○ ○ ○ ○ ○ ○ ○
SF80H SF80 80 7.5 15 ○ ○ ○ ○ ○ ○ ○
SF90H SF90 90 10 20 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
SF100H SF100 100 11 22 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
SF110H SF110 110 15 30 ○ ○ ○ ○ ○ ○ ○ ○ ○
SF120H SF120 120 18 36 ○ ○ ○ ○ ○ ○ ○ ○ ○
SF130H SF130 130 22 44 ○ ○ ○ ○ ○ ○ ○ ○
SF140H SF140 140 25 50 ○ ○ ○ ○ ○ ○ ○ ○
SF150H SF150 150 29 58 ○ ○ ○ ○ ○ ○ ○
SF160H SF150 160 34 68 ○ ○ ○ ○ ○ ○ ○
SF180H SF180 180 42 84 ○ ○ ○ ○ ○ ○
SF190H SF190 190 45 90 ○ ○ ○ ○ ○ ○
SF200H SF200 200 51 102 ○ ○ ○ ○ ○ ○
SF220H SF220 220 65 130 ○ ○ ○ ○ ○

● 溝形（呼び幅：1000mm）

Mizogata-grade-2

全て表示されていない場合、スクロールで全体を確認することができます。
呼び名（幅） 高さH
mm		 厚さT
mm		 限界ひび割れ
幅耐力
kN・m		 長さ L（m）
0.996ｍ 1ｍ 2.0 2.5 3.0 3.5 4.0 4.5 5.0 5.5 6.0 6.5 7.0 7.5 8.0 8.5 9.0 9.5 10 11 12 13 14
SC90A 90 45 5.9 ○ ○ ○ ○ ○ ○
SC90B 8.9 ○ ○ ○ ○ ○ ○
SC90C 12 ○ ○ ○ ○ ○ ○
SC120 120 50 15 ○ ○ ○ ○ ○ ○
SC150A 150 60 21 ○ ○ ○ ○ ○ ○
SC150B 28 ○ ○ ○ ○ ○ ○
SC175 175 35 ○ ○ ○ ○ ○ ○
SC200A 200 70 41 ○ ○ ○ ○ ○ ○
SC200B 53 ○ ○ ○ ○ ○ ○ ○
SC230 230 63 ○ ○ ○ ○ ○ ○ ○
SC255A 255 83 ○ ○ ○ ○ ○ ○ ○ ○
SC255B 100 ○ ○ ○ ○ ○ ○ ○
SC275A 275 120 ○ ○ ○ ○ ○ ○ ○
SC275B 140 ○ ○ ○ ○ ○ ○
SC300 300 100 160 ○ ○ ○ ○ ○
SC350 350 190 ○ ○ ○ ○ ○

● 波形（呼び幅：1000mm）

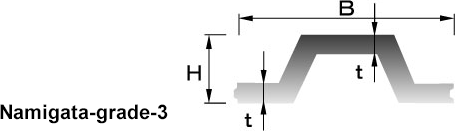

Namigata-grade-3

全て表示されていない場合、スクロールで全体を確認することができます。
呼び名（幅） 高さH
mm		 厚さT
mm		 限界ひび割れ
幅耐力
kN・m		 長さ L（m）
0.996ｍ 1ｍ 3.0 3.5 4.0 4.5 5.0 5.5 6.0 6.5 7.0 7.5 8.0 8.5 9.0 9.5 10 11 12 13 14 15 16 17 18 19 20 21
SW120 120 60 15 ○ ○ ○ ○ ○ ○ ○ ○ ○
SW160 160 80 20 ○ ○ ○ ○ ○ ○ ○ ○ ○
SW180 180 31 ○ ○ ○ ○ ○ ○ ○ ○ ○
SW225 225 100 42 ○ ○ ○ ○ ○ ○ ○ ○ ○
SW250 250 55 ○ ○ ○ ○ ○ ○ ○ ○ ○
SW275 275 73 ○ ○ ○ ○ ○ ○ ○ ○
SW300 300 110 94 ○ ○ ○ ○ ○ ○ ○ ○ ○
SW325A 325 120 ○ ○ ○ ○ ○ ○ ○ ○
SW325B 130 ○ ○ ○ ○ ○ ○ ○ ○ ○
SW350A 350 120 160 ○ ○ ○ ○ ○ ○ ○ ○
SW350B 170 ○ ○ ○ ○ ○ ○
SW400A 400 200 ○ ○ ○ ○ ○ ○ ○
SW400B 230 ○ ○ ○ ○ ○ ○
SW450A 450 270 ○ ○ ○ ○ ○ ○ ○
SW450B 310 ○ ○ ○ ○ ○ ○
SW500A 500 350 ○ ○ ○ ○ ○ ○
SW500B 400 ○ ○ ○ ○ ○ ○
SW600A 600 500 ○ ○ ○ ○ ○ ○ ○
SW600B 590 ○ ○ ○ ○ ○ ○ ○
